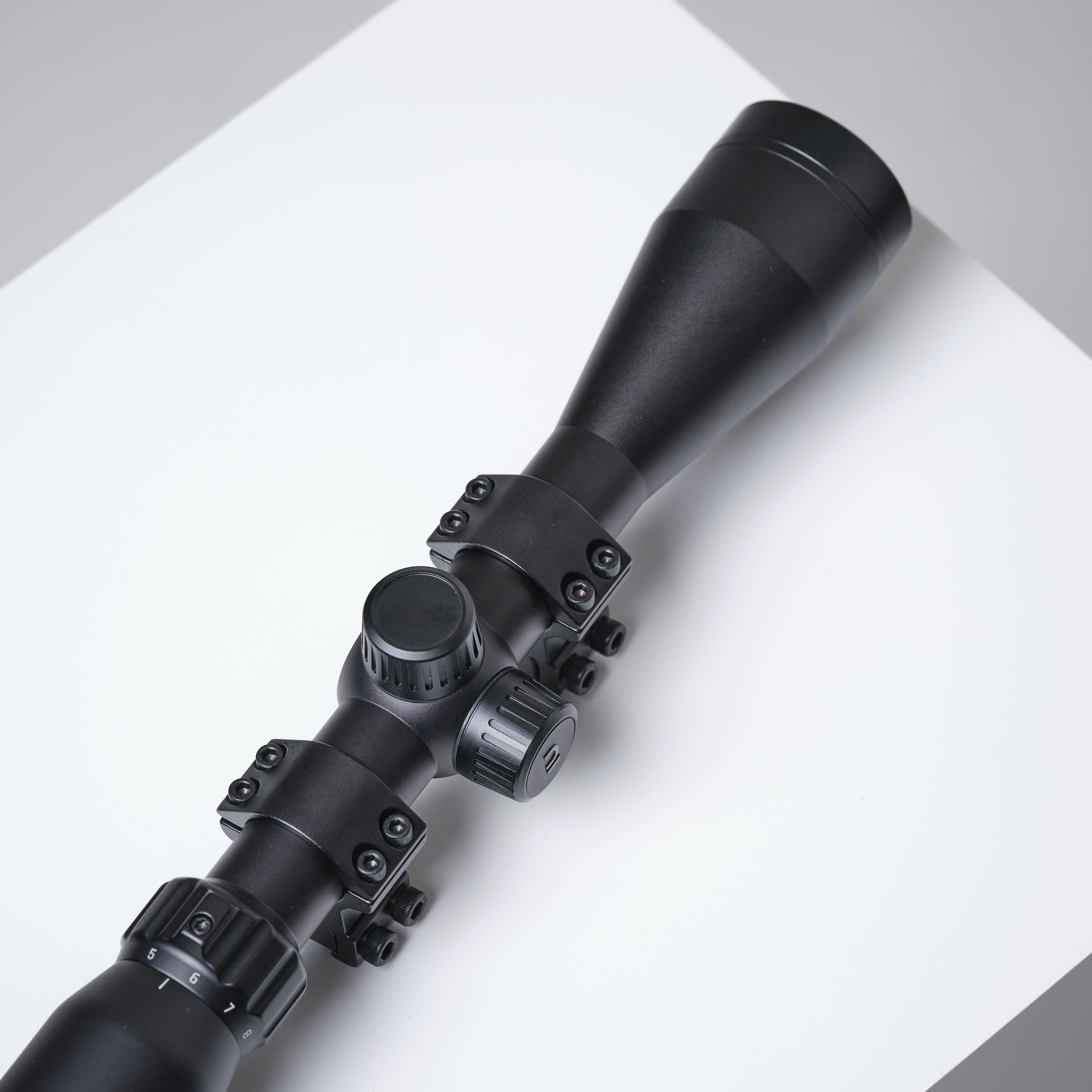

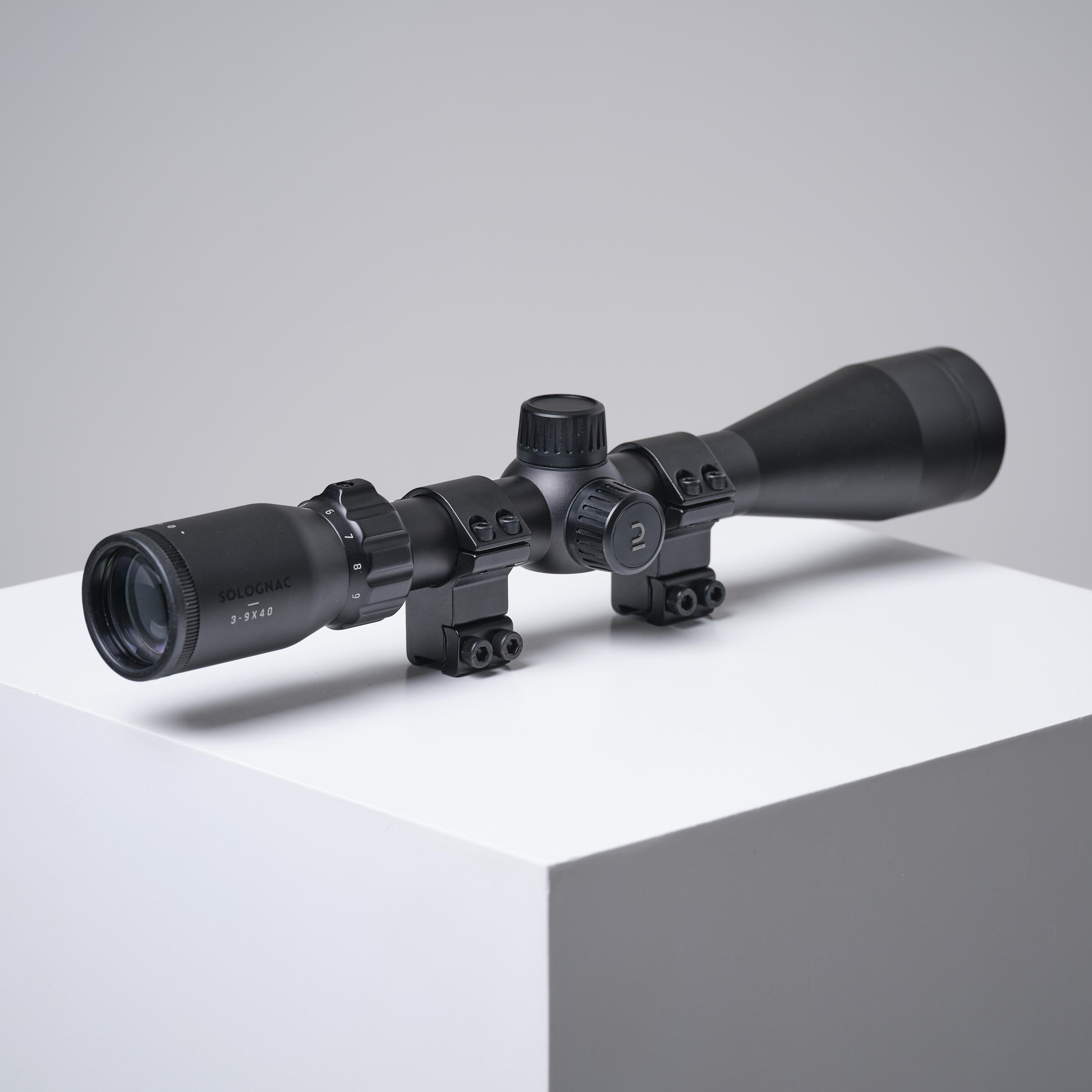

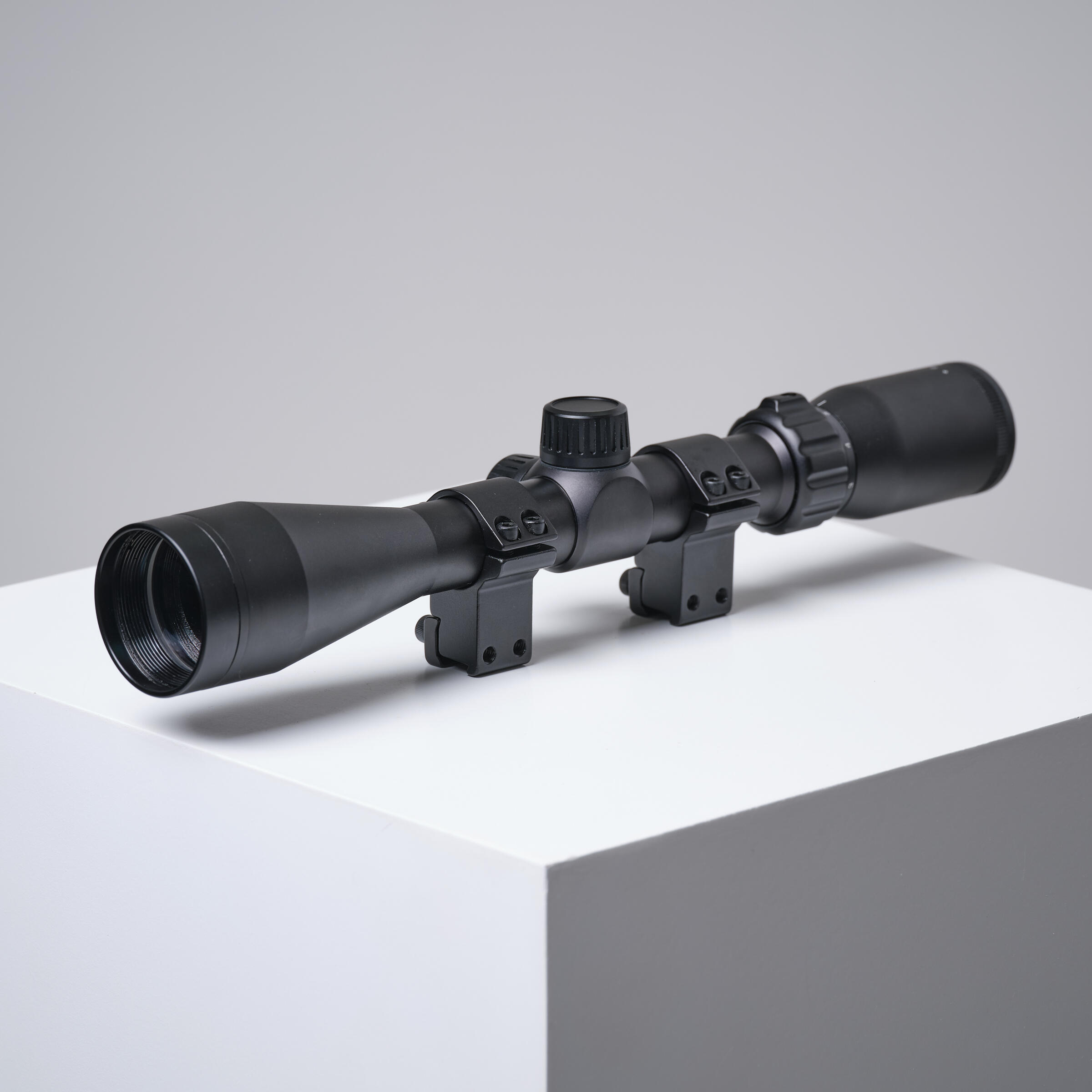

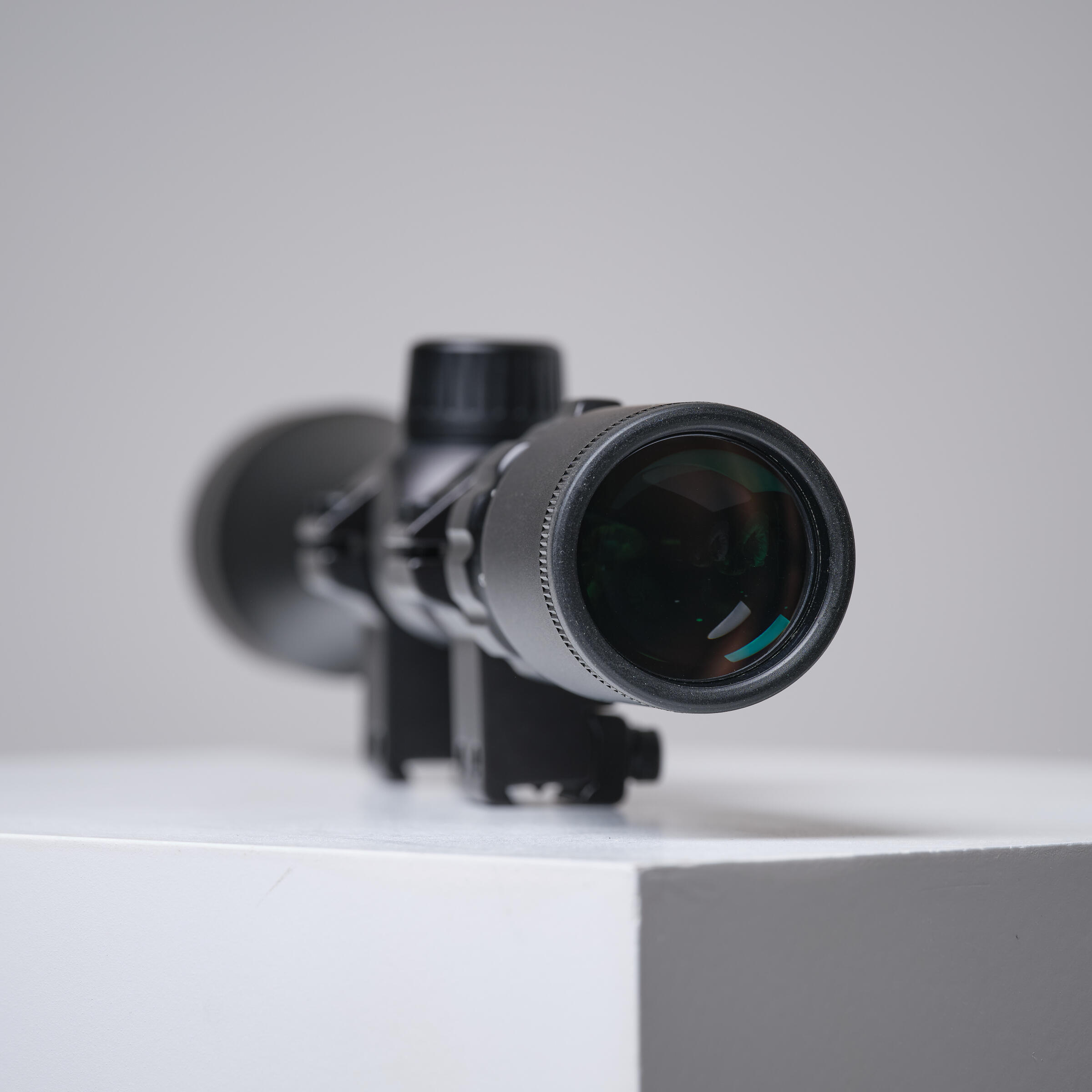

Lovski strelni daljnogled (3-9 x 40)

Vsebina kompleta

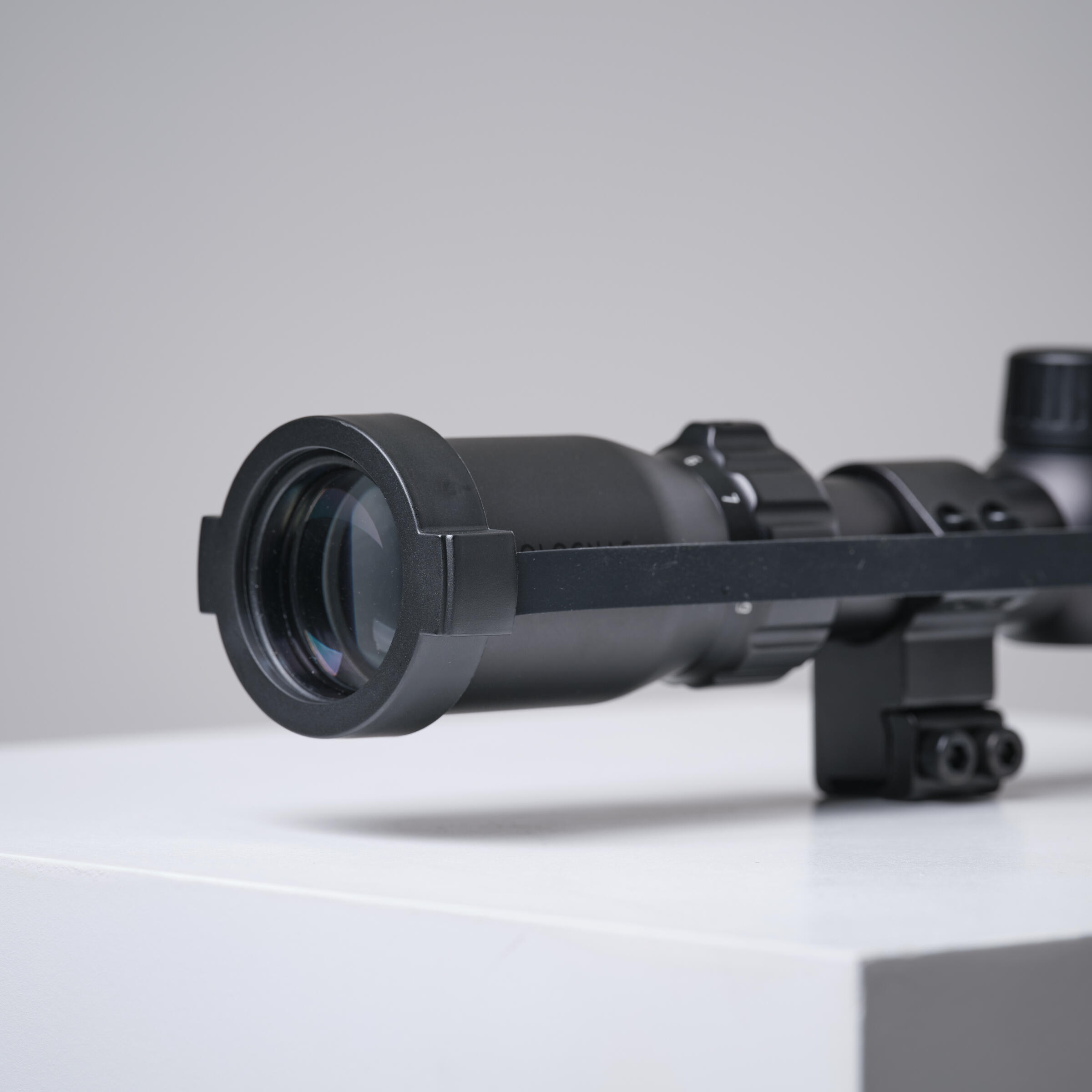

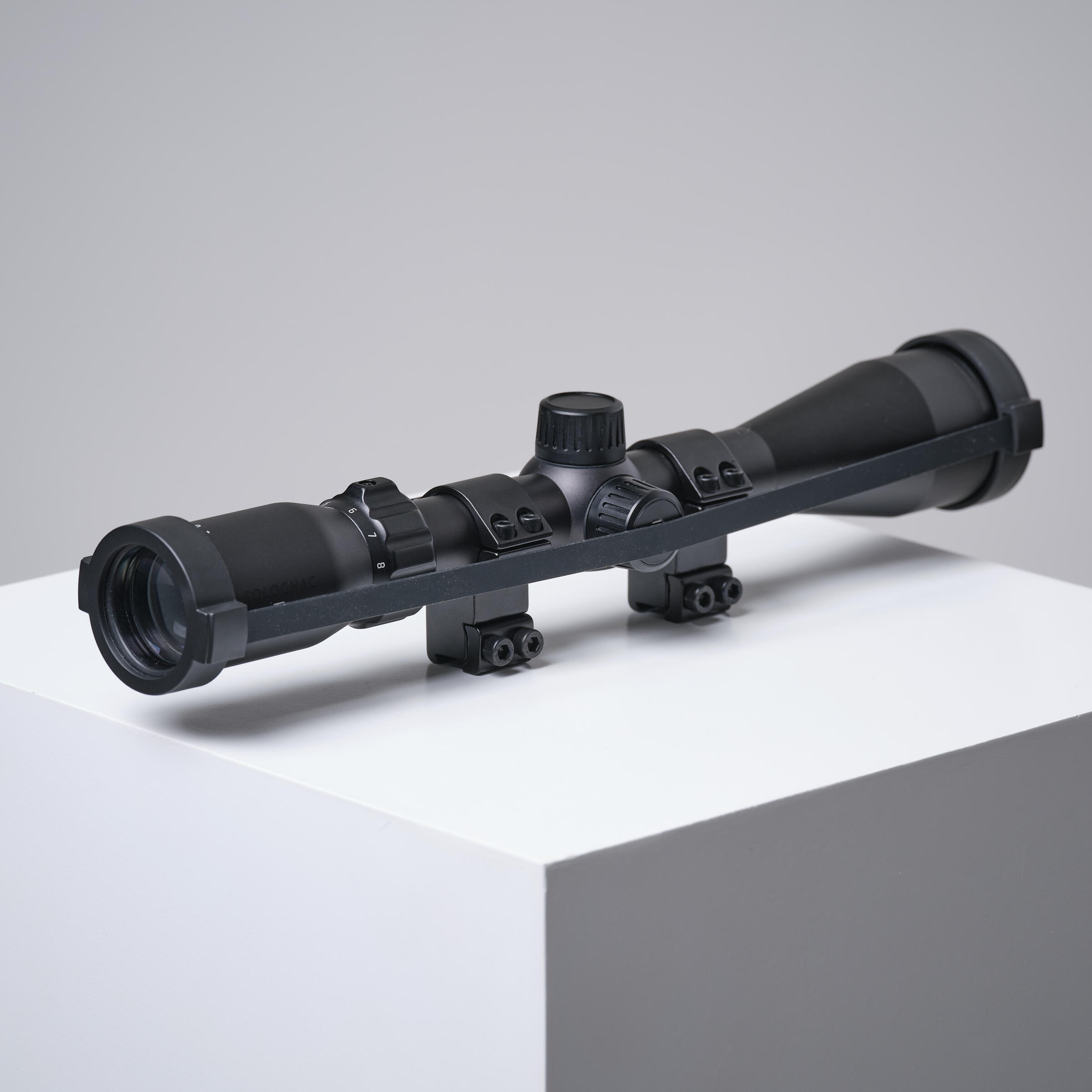

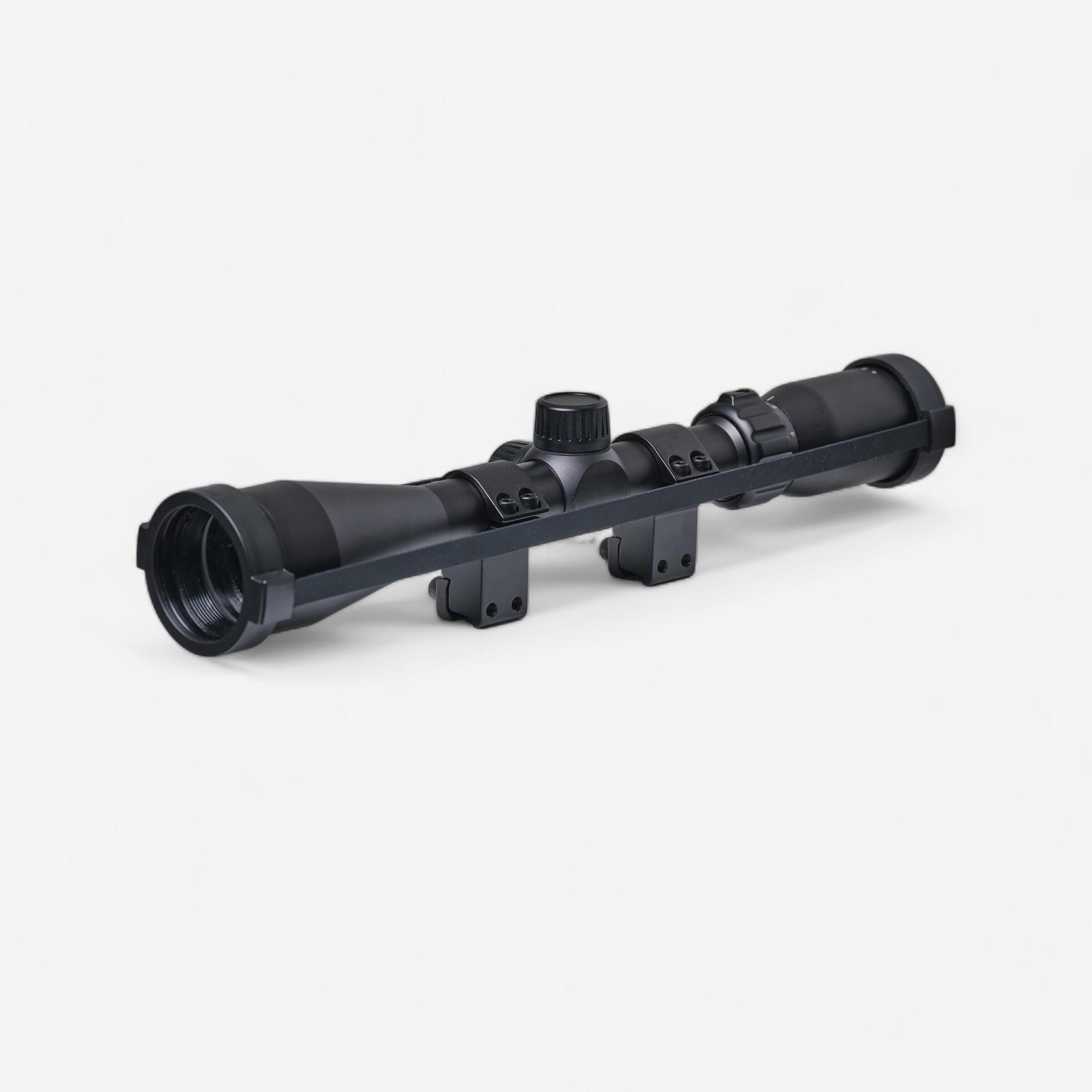

Vsebina kompleta: daljnogled, par pritrjenih nosilcev, prozoren zaščitni pokrovček z elastiko, krpica iz mikrovlaken, tri imbus ključi (en za spodnji del nosilca, en za zategovanje na cevi daljnogleda, en za kopito, ki preprečuje odskok).

Tehnični podatki daljnogleda

Povečava: prilagodljiva 3- do 9-kratna povečava. Nastavitev dioptrije na okularju.

Premer leče: 40 mm. Premer cevi: 25,4 mm.

Dolžina: 313 mm.

Teža: 530 g.

Merilni križ: dvojni križ. Stopnja prenosa: 74 % na 550 nm. Oddaljenost od očesa: 102 na 79 mm (3- do 9-kratna povečava). Vidno polje: 3,9 m do 14,3 m na 100 m. Fiksna paralaksa na 50 m. Zaščita proti rosenju: polnjen z dušikom. Odporen je na vse vremenske razmere.

Podatki o daljnogledu

Kupole so v merilu 0,1 MIL, kar ustreza: 1 cm na 100 m na klik, 1 mm na 10 m na klik. Vsak obrat kupole ustreza 6 MIL ali 60 cm na 100 m. Stopnja dviga: 18 MIL. Enostavna prilagoditev brez orodja.

Nasvet za namestitev daljnogleda

Daljnogledu je priložen imbus ključ. Z njim odvijte dva spodnja vijaka nosilcev. Daljnogled potisnite v 11-mm vodilo orožja, ga primite in zelo rahlo privijte oba vijaka.

Postavite se za orožje in če dobro vidite, je daljnogled pravilno nameščen.

V nasprotnem primeru premaknite daljnogled v vodilu, da dobite pravilno razdaljo med očesom in okularjem (od 8 cm do 10 cm od očesa).

Prilagoditev daljnogleda glede na vid

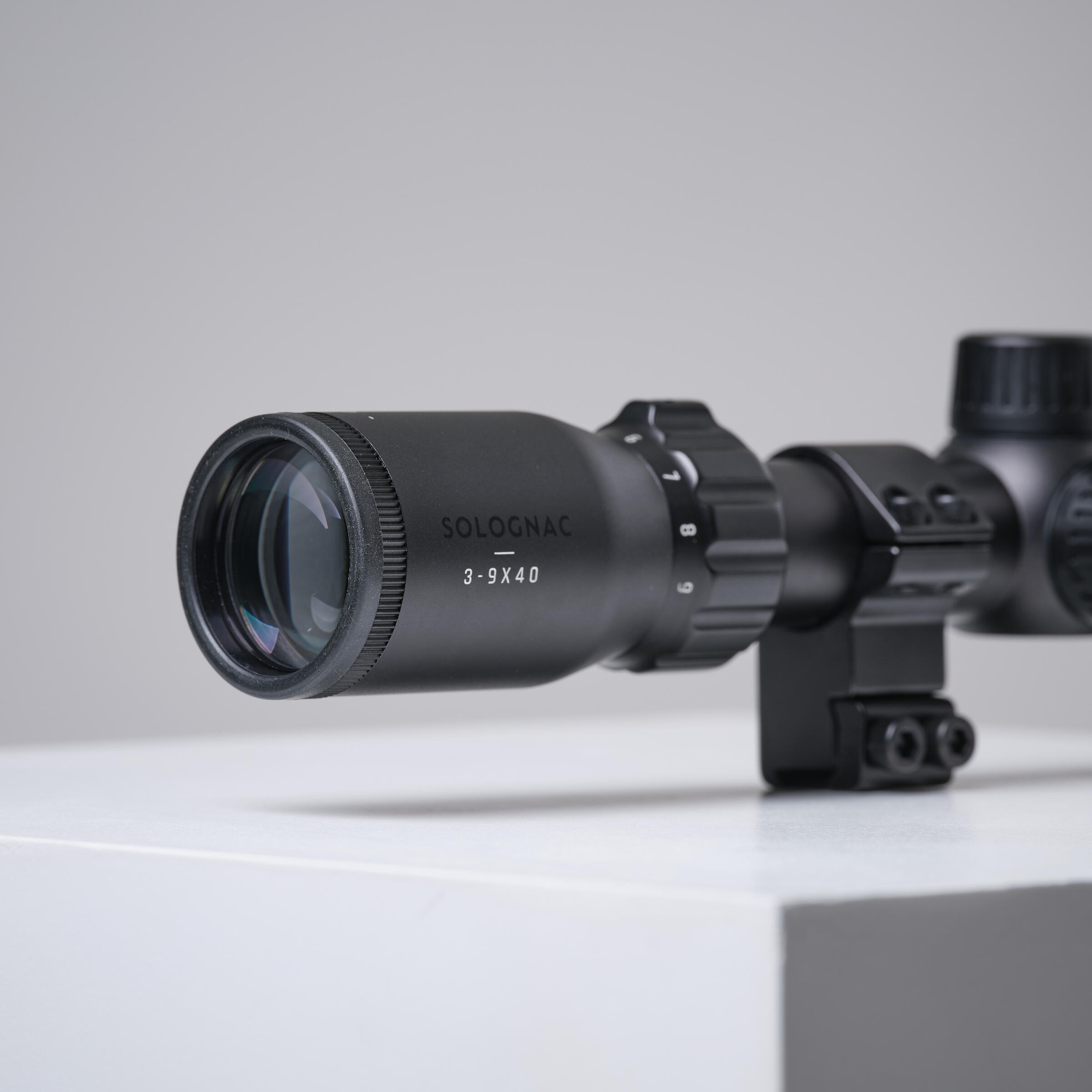

Merite v bel zid in opazujte križ na daljnogledu, ki mora biti oster. Če križ ni oster, držite okular (del, ki se nahaja najbližje očesu) in ga počasi zavrtite. Tako boste glede na vaš vid izostrili križ. Ko najdete položaj, kjer je križ dobro izostren, zategnite matico za zaklep, ki se nahaja med kolutom za izostritev in okularjem, ter tako preprečite nenamerno premikanje okularja.

Kako prilagoditi daljnogled točki streljanja?

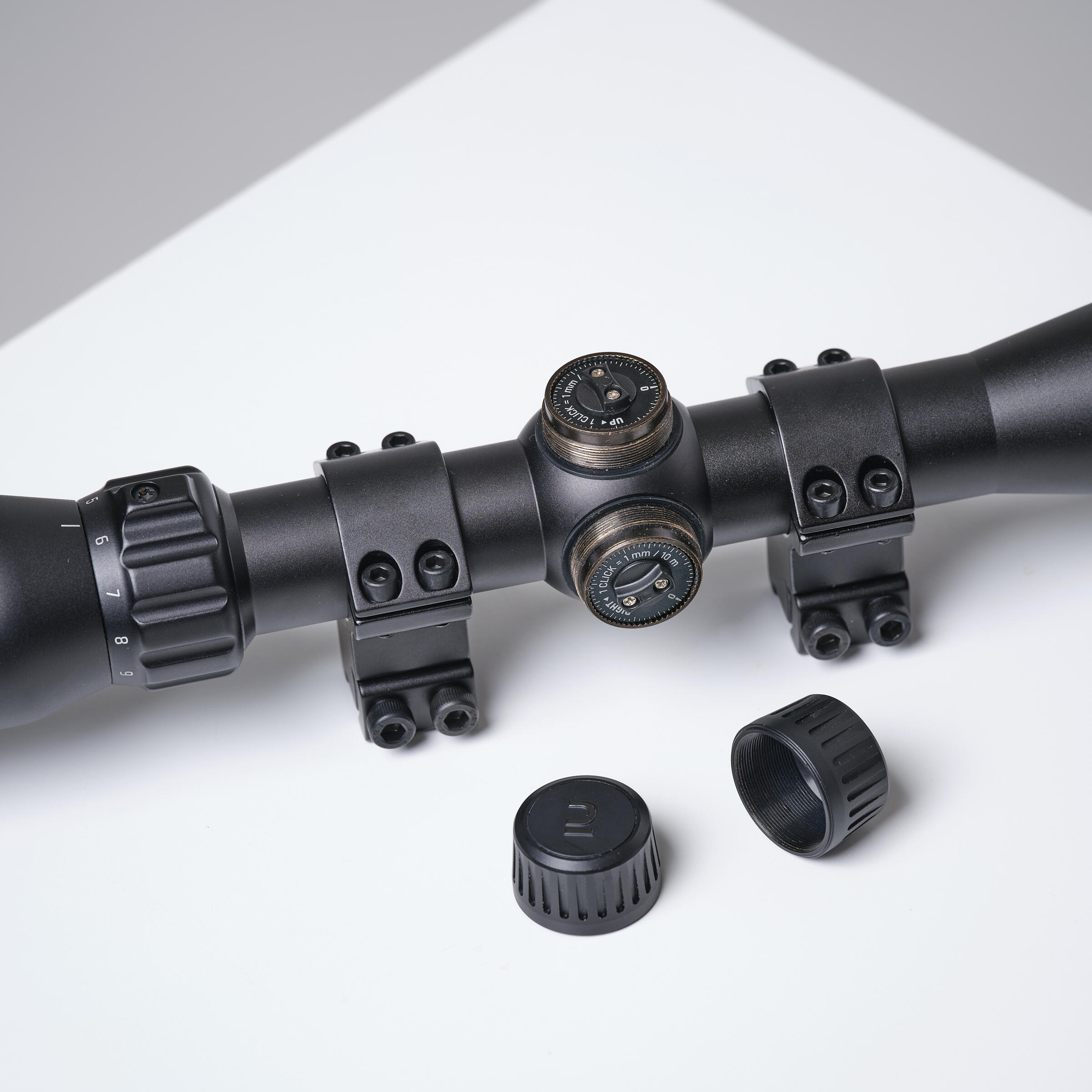

Odvijte zaščitne kapice na kupolah. Zgornja kupola omogoča prilagajanje višine (navpične osi) točke zadetka. Označena je z UP in dvigne točko zadetka. Kupola na desni strani daljnogleda omogoča prilagajanje vodoravne osi. Označena je z R (desno) in premakne točko zadetka v desno. Oglejte si tabelo na slikah in poiščite vrednost glede na oddaljenost vaše tarče.
